窯頂重錘料位計的應用
發布時間：2024-12-31 08:32:22
為了測定窯頂預熱區石灰石的料面，在PLC系統上有兩個工作范圍被定義和被設置：（1）全程工作范圍相當于機械極限，它是重錘在最高位與最低位間的距離；b、工藝過程范圍是上述范圍的一部分，它被定義為運行過程中石灰石料面的“高位”和“低位”。重錘料位計工作范圍如圖3所示。

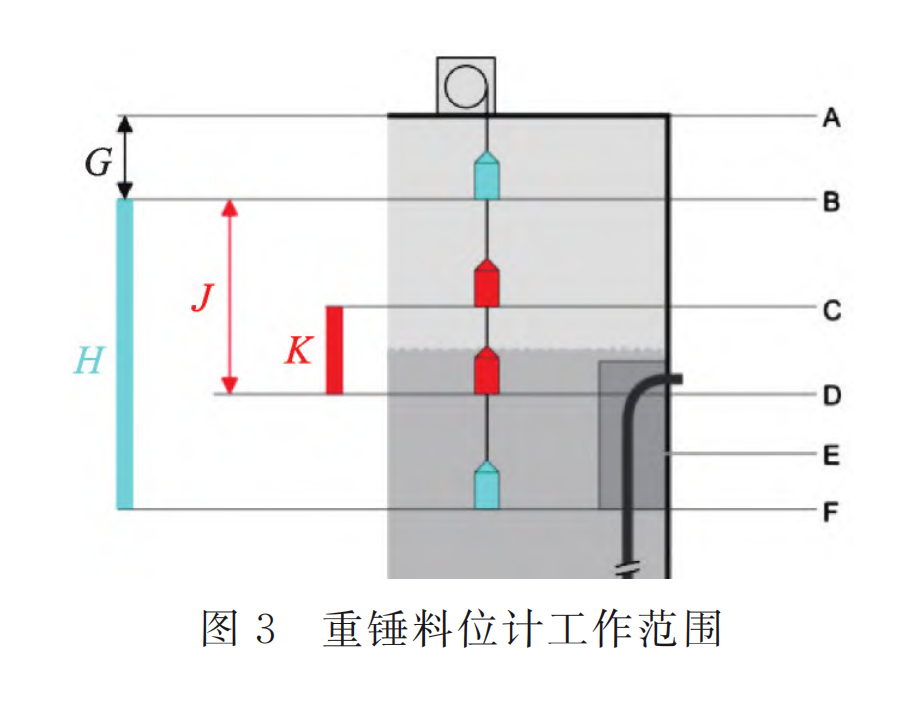

圖3中，A為窯筒的上部邊緣；B為重錘最頂端；C為石灰石高料位；D為石灰石低料位=零料位；E為噴槍盒；F為重錘最低位（~噴槍盒的底端位置）；G為重錘最高點距離窯筒的距離；H為料位指示器的全部工作范圍；J為調整零料位的尺寸；K為工藝過程范圍=100%。
基于一些因素比如石灰石尺寸，石灰窯生產能力以及期望的廢氣溫度，工藝過程范圍會處在在較高位或較低位。當石灰窯產量改變后，工藝過程范圍必須調整。根據石灰窯的產量每個周期所有石灰石的加料量及加料高度會改變。全部的石灰石加料量應大致相當100％。
設置編碼器：使石灰石料位低于噴槍盒，將重錘移至“最低位”設定4mA/20mA信號（主要根據窯筒情況）；提升重錘至“最高位”，設定20mA/4mA信號（主要根據窯筒情況）。卸料的速率依照測量的石灰石料位調節。實際測量料位與理論值比較以達到精確和恒定的卸料。如果實際料位高于計算值卸料速度就會加快；如果實際料位低于計算值卸料會減慢直到重新達到平衡。重錘料位計的精度高，測量穩定，及其核心部件均在窯筒外，可以適應復雜的窯況，廣泛應用于雙膛窯的料面檢測及控制。
