孔板流量計的基本原理及組成
發布時間：2020-07-18 08:04:33
1、孔板流量計的基本原理
充滿管道的介質，當它流經管道內的節流孔板時，流速將在孔板處形成局部收縮，使得流速增加，靜壓力降低，孔板前后產生壓差，結構原理如圖1所示。介質流量越大，孔板前后的壓差就越大，通過測量壓差來計算流量的大小。

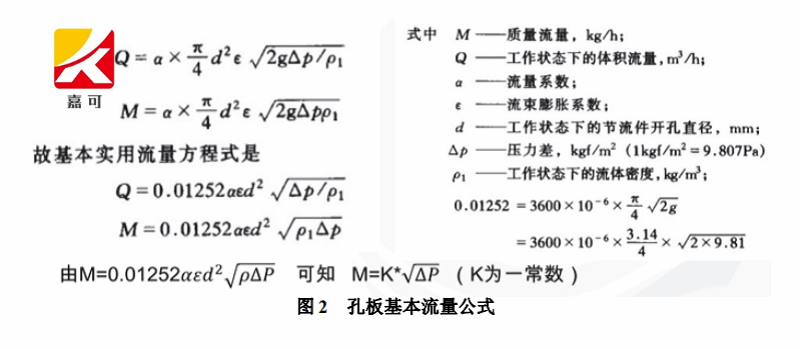

根據流體力學中的伯努利方程和流體連續性方程式可推導標準孔板的流量與壓差之間定量關系的基本流量公式，如圖2所示。
2、孔板流量計的組成及適用范圍

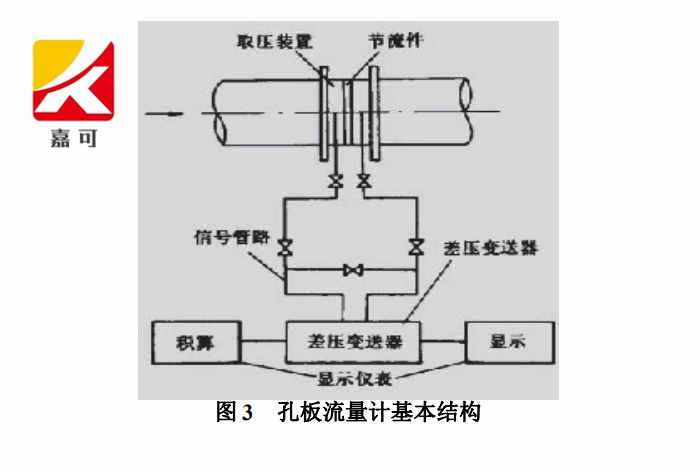

孔板流量計測量系統主要由標準孔板、引壓管、三閥組、差壓變送器、控制器等組成，如圖3所示，附加裝置有隔離器、冷凝罐等?？装甯叩蛪簜?cè)引壓管測定的差壓值經差壓變送器轉換為4~20mA標準電信號傳送到機柜間和中控室；按取壓方式標準孔板有角接取壓、法蘭取壓、徑距取壓三種方式，按孔板類型有標準孔板、內藏孔板、限流孔板、環形孔板等。標準孔板流量計適用范圍有公稱直徑：15mm≤DN≤1200mm；公稱壓力：PN≤40MPa；工作溫度：-50℃≤DN≤550℃；適用量程比：4︰1~3︰1；測量精度：1.5級。
